1. 특징
Fin 히터는 닥트나 가열시스템 안에서 기류의온도 상승을 위하여 주로 사용된다. 히터의 기초설계는 나선모양 의 핀으로 시즈히터의 표면에 부착하여 공기나 가스와의 열 교환효율을 높여 가열된 시즈히터의 열을 공기나 가스에 전달하여 히터의 수명과 열효율을 높일 수가 있다. 핀(Fin)의 적합한 재료는 스텐(Sus)304, 철(steel), 알미늄(AL스팀용) 등이 있고 외경 사이즈는 8, 28, 32 등이 공기가열을 주목적으로한다.
2. 용도
열풍기, 건조기, 열풍발생기, 난방기, 공조용 공기가열 등
(1) 전기결선 방법
다음의 방법으로 연결 해 주세요.
| Y결선 | △결선 | 직렬결선 |
|---|---|---|
 |
 |
 |

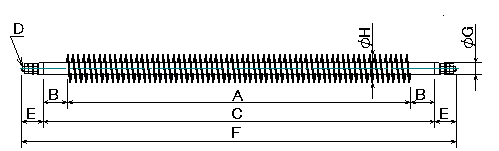

(2) 표준형 히터 규격표
| 규격번호 | 전압 | 전기 용량 |
||||||||
| A | B | C | D | E | F | G | H | |||
| STS1001 | 220V |
150W |
160 |
20 |
200 |
M4 |
19 |
238 |
10 |
22 |
| STS1002 |
200W |
|||||||||
| STS1101 |
333W |
275 |
315 |
353 |
||||||
| STS1102 |
444W |
|||||||||
| STS1111 |
500W |
360 |
400 |
438 |
||||||
| STS1112 |
670W |
|||||||||
| STS1121 |
333W |
500 |
540 |
578 |
||||||
| STS1122 |
420W |
|||||||||
| STS1123 |
670W |
30 |
||||||||
| STS1124 |
833W |
|||||||||
| STS1125 |
1kW |
|||||||||
| STS1131 |
890W |
560 |
600 |
638 |
||||||
| STS1132 |
1kW |
|||||||||
| STS1133 |
1.33kW |
|||||||||
| STS1134 |
1.5kW |
M5 |
22 |
644 |
12 |
|||||
| STS1141 |
1.67kW |
620 |
660 |
704 |
||||||
| STS1151 |
833W |
730 |
770 |
M4 |
19 |
808 |
10 |
|||
| STS1152 |
1.33kW |
|||||||||
| STS1153 |
1.67kW |
|||||||||
| STS1154 |
2kW |
M5 |
22 |
814 |
12 |
30 |
||||
| STS1161 |
1kW |
800 |
25 |
850 |
M4 |
19 |
888 |
10 |
30 |
|
| STS1162 |
1.25kW |
|||||||||
| STS1163 |
1.33kW |
|||||||||
| STS1164 |
1.67kW |
|||||||||
| STS1165 |
2kW |
M5 |
22 |
894 |
12 |
30 |
||||
| STS1171 |
1kW |
950 |
1000 |
1044 |
||||||
| STS1172 |
1.25kW |
|||||||||
| STS1173 |
1.67kW |
|||||||||
| STS1174 |
2kW |
|||||||||
| STS1175 |
2.5kW |
|||||||||
| STS1181 |
1.67kW |
1100 |
1150 |
1194 |
||||||
| STS1182 |
2kW |
|||||||||
| STS1183 |
2.5kW |
|||||||||
| STS1191 |
1.67kW |
1210 |
1260 |
1304 |
||||||
| STS1192 |
2.5kW |
|||||||||
| STS1193 |
3.33kW |
|||||||||
| STS1201 |
2kW |
1400 |
1450 |
1494 |
||||||
| STS1202 |
2.5kW |
|||||||||
| STS1203 |
3.33kW |
|||||||||

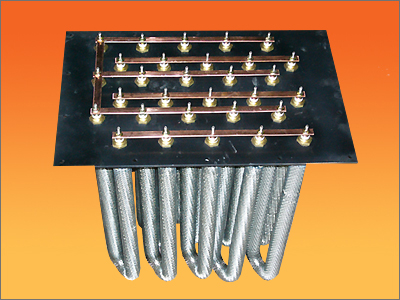

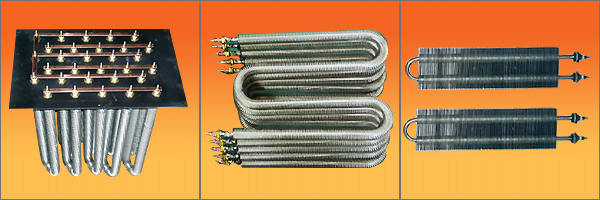

(3) 핀 히터의 기본 형태 및 모양
| TYPE 1 | TYPE 2 | TYPE 3 |
|---|---|---|
 |
 |
 |
| TYPE 4 | TYPE 5 | TYPE 6 |
 |
 |
 |
